技術的要求事項:
1.プロダクト変数:
モーター評価される力:250のKW;
ピーク モーター力:360のKW;
モーター評価されるトルク:600N.m;
モーター ピーク トルク:2500N.m
最高のモータ速度:3500のrpm;
モーター定格速度:1492のrpm;
伝達比率:8.507/4.943/2.994/1.876/I.2I6/1
転位のメカニズム:AMTの空気の直接転位装置;
力離陸:モデルQH50の合計出力の速度の比率:1.67の出力トルク50ON.m
2。モーター冷却方法は水冷である、水流は35-40L/minであり、水入口の温度はある
≤65℃;
詳細情報 |
|||
名前: | Brogen 25t Pmsmのトラックのための電気Drivetrain ACモーター120kw 185kw Ev転換のキット | キー ワード: | トラックのパワートレイン、トラックの電気パワートレイン、トラック モーター、トラック |
---|---|---|---|
タイプ: | 同期電動機 | 電圧: | 400V-750V |
冷却: | IWaterの冷却 | 評価されるトルク: | 600N.m |
ハイライト: | Brogen 25tのpmsmの電気自動車の転換のキット,TBCの電気自動車の転換のキット,evの転換のキット120kw 185kw |
製品の説明
Brogen 25t Pmsmのトラックのための電気Drivetrain ACモーター120kw 185kw Ev転換のキット
トラックのパワートレイン、トラックの電気パワートレイン、トラック モーター、トラック
概観
速い細部
Brogen 25T PMSMのトラックのための電気drivetrain ACモーター120KW 185Kw evの転換のキット

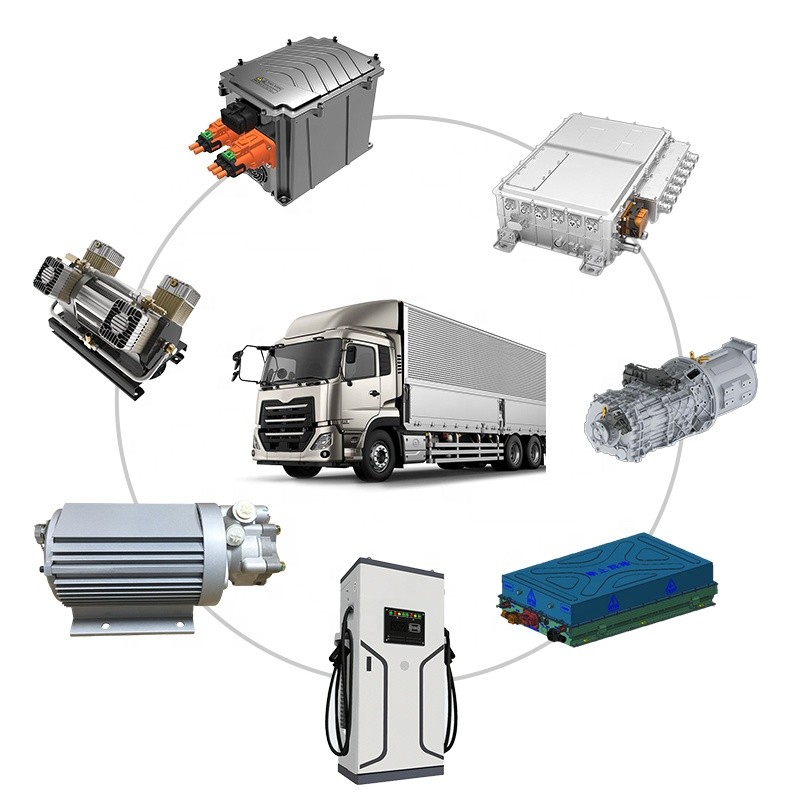

トラックのための転換のキット
EVの転換のキット
1. 電気powertrain
2. 電池
3. 電力のステアリング ポンプ
4. エア ブレーキの圧縮機
5. 補助ドライブ コントローラー
6. 空気調節の圧縮機
7. 電気ドライブ冷却装置
8. 電池の熱管理システム
電気Powertrain
モーター
モーター コントローラー
1. コントローラーの抵抗電圧テスト:2500AC漏出現在の≤10 mA;同等の3540DC漏出現在の≤1mA
2.無標次元の許容はGB/T 1804-cに従って実行される;
3。無標の形および位置の許容はGB/T 1184-kに従って実行される;
4.水路の容積:0.29L;防水:水温25の流動度20L/minの防水55kPa;
5.冷却方法:液体冷却;冷房条件:
2.無標次元の許容はGB/T 1804-cに従って実行される;
3。無標の形および位置の許容はGB/T 1184-kに従って実行される;
4.水路の容積:0.29L;防水:水温25の流動度20L/minの防水55kPa;
5.冷却方法:液体冷却;冷房条件:
BMSの電池のパック
タイトルはここに行く。
電気箱の1.Rated容量:228Ahの評価されるエネルギー:35.24kwhは、わずかな電圧154.56V 2.Unmarked次元の許容参照する
GB/T 1804-V 3.Ifは技術的要求事項指定されなかったり、技術的な一致を示す
電気箱の4.Protection等級:IP68
5.ネームプレート システムのバーコード箱数のための技術的な一致を参照しなさい
6.Theノートは泡なしで正しく貼られる
7.Keep露出なしで乾燥した場所でへのきれいな、貯えられる箱の表面
日光および水
箱のトルクを締める8.Theは805N.Mである
GB/T 1804-V 3.Ifは技術的要求事項指定されなかったり、技術的な一致を示す
電気箱の4.Protection等級:IP68
5.ネームプレート システムのバーコード箱数のための技術的な一致を参照しなさい
6.Theノートは泡なしで正しく貼られる
7.Keep露出なしで乾燥した場所でへのきれいな、貯えられる箱の表面
日光および水
箱のトルクを締める8.Theは805N.Mである
補助ドライブ プロダクト
1. 電力のステアリング ポンプ
変数
評価されるPower4 KW
ピークPower10.75 KW
評価されるVoltageAC380V
背部EMF (定格速度) 275V/krpm
評価されるCurrent7.5A
ピークcurrent15A
評価されるtorque19 N.m
ピークtorque38 N.m
評価されるSpeed1500r/分
働くspeed1200 r/min
管理されたflow18±2L/min
働くfrequency80 Hz
ピークPower10.75 KW
評価されるVoltageAC380V
背部EMF (定格速度) 275V/krpm
評価されるCurrent7.5A
ピークcurrent15A
評価されるtorque19 N.m
ピークtorque38 N.m
評価されるSpeed1500r/分
働くspeed1200 r/min
管理されたflow18±2L/min
働くfrequency80 Hz
2. エア ブレーキの圧縮機
変数
評価されるexhaust380L/分
モーターPower4KW
評価される排気pressure1Mpa
Weight65Kg
排気pressure1.2Mpa
実用温度-40℃~ +60℃
Dimensions560x335x370 mm
保護classIP67
モーターPower4KW
評価される排気pressure1Mpa
Weight65Kg
排気pressure1.2Mpa
実用温度-40℃~ +60℃
Dimensions560x335x370 mm
保護classIP67
3. 1つのコントローラーに付き3つ
変数
DCACのエア ブレーキのcompressorDCACのステアリング ポンプ
DCDC 12/24V4. 電気ドライブ冷却装置
変数
Electronicwaterポンプ
ラジエーター+電子ファン アセンブリ
5.Battery熱管理システム
変数
6. 空気conditionling圧縮機
タイトルはここに行く。
変数
変位34.0 cc/rev
オイル充満140 cc 1000rpm~
純重量6.4 Kg
オイル充満140 cc 1000rpm~
速度範囲6000rpm
救助圧力4.0 MPa (G)
保護等級IP 67
変位34.0 cc/rev
オイル充満140 cc 1000rpm~
純重量6.4 Kg
オイル充満140 cc 1000rpm~
速度範囲6000rpm
救助圧力4.0 MPa (G)
保護等級IP 67
7. 配線用ハーネス
8. DCの充電ステーション
CCS1/CCS2の60/75/120/160/300KW DCの充電器
IP54を評価するエンクロージャ
実用温度-20℃~50℃高度の <2000m> 相対湿度0~95% (凝縮無し)
設置モード固定取付け
MTBF ≥8760h
入れられた電圧380±15%V
入力電流の <100a> 入れられた頻度50/60Hz
満載の力率>0.99
出力電圧はDC 200~750V及ぶ
不変の力モードDC 400~750Vの出力電圧範囲
出力電流の範囲5~150A
さざ波係数≤±0.5%
会社の概観
Beroadによってはautomibleビジネスの主に焦点が自動車に乗る。自動ビジネス経験の十年の間に、Beroadはそれが技術および適用であるので真新しく、使用された車のための多くの資源を同様に得た。
